烟道阀门品类梳理：插板阀、翻板阀、蝶阀等核心类型解析

在电力、钢铁、焦化、化工、水泥等高温工业生产中，烟道阀门是管控烟气通断、隔离介质、保障环保排放与设备安全的关键配套设备。市面上烟道阀门品类繁多，结构原理、密封能力、耐高温表现、抗积灰能力以及后期运维成本差异极大。

本文针对工业现场最常用的插板阀、翻板阀、蝶阀、百叶窗挡板门、普通闸阀几大类烟道阀门，从结构原理、性能特点、优势短板、适用工况做系统梳理解析，帮助企业清晰区分品类差异，科学匹配自身烟道工况。

一、蝶阀（烟道圆形 / 方形蝶阀）

（一）结构原理

以圆盘式阀板为启闭件，绕中心轴做 90° 旋转实现开关，结构轻薄、占用空间小，安装便捷，是工业应用普及率较高的一类烟道阀。

（二）核心特点

优点：结构简单、体积小、造价低、启闭速度快，大口径容易制作。

短板：密封为单边接触式，密闭效果一般，容易出现烟气内漏、外漏；

1. 高温工况下阀板容易受热变形，导致关不严、卡滞；
2. 轴部容易积灰、结垢，高粉尘、含焦油工况下故障率高；
3. 不适合长期高密封、零泄漏要求的主烟道隔断。

（三）适用场景

适合常温、低压、粉尘少、密封要求不高的辅助通风、除尘支路、普通排风管道；不适合高温主烟道、环保严格排放、高尘结晶、强腐蚀烟气系统。

二、百叶窗式挡板阀（双百叶窗挡板门）

（一）结构原理

由多组百叶窗叶片同步转动启闭，依靠叶片贴合形成密封，配套密封风系统辅助封堵烟气。

（二）核心特点

优点：大口径适配性好，安装布置灵活。

短板：本身密封性能有限，必须依赖密封风 24 小时不停机吹扫；

1. 日常耗电量大，每天电费支出高，全年电费加维修费用支出高；
2. 叶片间隙容易积灰、挂焦油，长期运行容易卡涩、关不到位；
3. 零部件多、磨损点多，后期维修频次高、运维负担重。

（三）适用场景

多用于电厂辅助烟道、通风管路、密封要求一般的旁路系统；不推荐用于焦化、钢铁、化工含焦油、含结晶、强腐蚀主烟道。

三、翻板阀（烟道翻板隔绝阀）

（一）结构原理

采用单扇或双扇翻板绕销轴翻转启闭，依靠自重或驱动机构实现闭合隔断。

（二）核心特点

优点：流阻小、结构简单、开关动作快，适合做快速切断。

短板：密封方式单一，无法做到高密闭，烟气泄漏明显；

1. 翻板受高温容易形变，密封面贴合度下降；
2. 转轴位置易进灰、卡涩，维护拆卸麻烦；
3. 无法适应长期高频次、高可靠性的连续生产工况。

（三）适用场景

适合短时切换、旁路应急通断、低压常温烟气支路；不适用于需要长期严密隔离、高温高尘的主干烟道。

四、普通烟道闸阀（平板式闸阀）

（一）结构原理

采用平板闸板上下直行程升降，实现烟道通断隔断，结构接近常规管道闸阀。

（二）核心特点

优点：流道直通、烟气阻力小，常温洁净工况使用稳定。

短板：普通平板结构受热容易弯曲变形，高温下密封失效；

1. 导轨容易积灰、结晶，升降阻力变大，容易卡死；
2. 驱动推力有限，大口径、高阻力烟道启闭吃力；
3. 防腐配置普通，在腐蚀烟气中使用寿命短。

（三）适用场景

仅适合常温、低粉尘、无强腐蚀的一般烟气管道；无法胜任钢铁、焦化、化工高温高腐蚀主烟道。

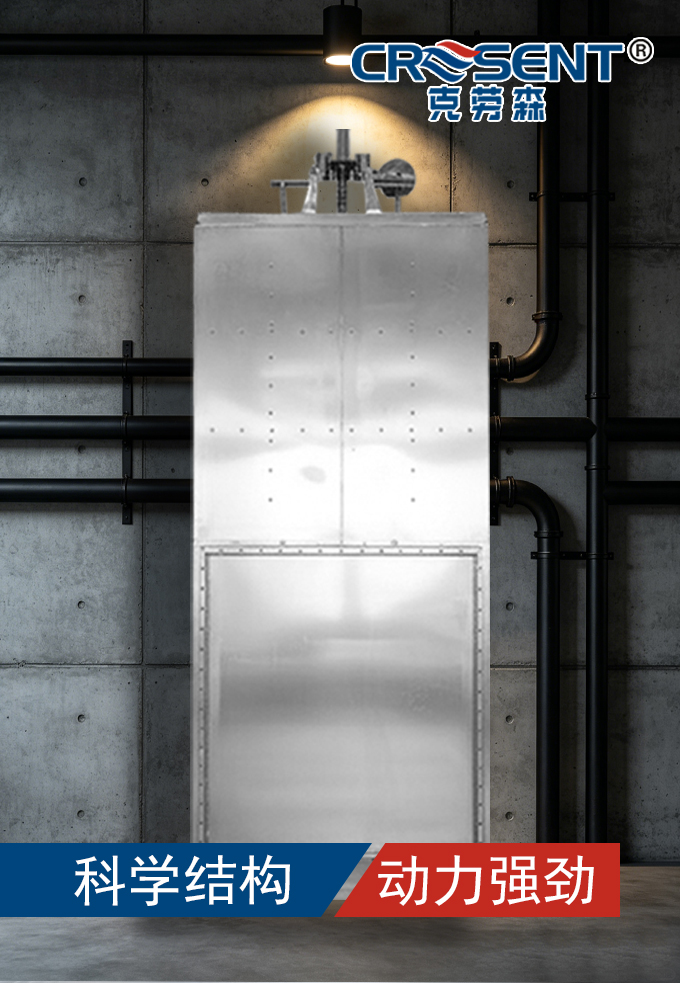

五、克劳森烟道液压插板阀（专用烟道闸板阀）

（一）结构原理

采用液压驱动直行程启闭，搭配菱形复合板板式结构，依靠数控精密加工与软硬复合密封组合实现隔绝；阀门全开状态下，插板完全退至烟道外部，不接触高温烟气与腐蚀介质。

（二）核心特点

优点：

1.密封表现优异采用激光下料、数控加工，配合软密封 + 硬密封组合结构；软密封采用耐高温耐磨石墨盘根，硬密封采用双向不锈钢轨道，密闭性强，有效避免内漏、外漏。

2.启闭顺畅无卡涩新型油压驱动，推力、拉力储备充足，可克服积灰、结晶、烟道阻力；菱形复合板结构按照力学、热学设计，高温不易变形，运行稳定不卡顿。

3.适配工况范围广可根据烟气温度、成分、湿度、腐蚀程度定制材质，采用碳钢衬双向不锈钢、高合金不锈钢等多种配置；可适应 135℃至 1000℃以上宽温域工况。

4.使用寿命长开启状态插板外置烟道，避开高温烟气冲刷与介质腐蚀，大幅降低老化损耗，整体使用周期远高于普通烟道阀。

5.运行运维成本低配置小功率电机，仅启闭瞬间耗电，到位后不再消耗电能，无需密封风常年运行；密封件耐用、维护简单，后期维修投入低。

短板：初始采购成本高于普通蝶阀、翻板阀，但全周期使用成本更低。

（三）适用场景

广泛适配电力火电、钢铁烧结高炉、焦化焦炉、化工尾气、垃圾焚烧、水泥窑炉等高温、高尘、含焦油、易结晶、强腐蚀的主干烟道、旁路隔断、检修隔离系统。

六、各类烟道阀门综合选型总结

1. 追求造价低、仅做普通通风旁路：可选蝶阀、翻板阀；
2. 大口径常规旁路、可接受密封风常年运行：可选百叶窗挡板门；
3. 常温洁净烟气、阻力要求低：可选普通平板闸阀；
4. 高温高尘、强腐蚀、环保排放要求高、需长期稳定少维护的主干烟道：优先选用克劳森液压烟道插板阀。

烟道阀门选型不能只看初始价格，更要结合温度、粉尘、腐蚀、密封要求、启停频次、后期电费维修费综合考量。根据现场工况匹配对应阀门类型，才能减少泄漏超标、设备卡涩、频繁检修和长期运维投入，保障整套烟气系统平稳运行。
